Przekaźnik zaniku fazy, asymetrii 3x380V asym. 11%

Przekaźnik kontroli asymetrii i zaniku fazy bez N 3x380VAC asymetria 11% styk 5A/250VAC

Ogólne

FKV-24F Przekaźniki awarii fazowej są zaprojektowane tak, aby uniknąć awarii silników trójfazowych spowodowanych błędami w sieci.

Zasada użytkowania i działania

Normalna praca (brak błędu): gdy napięcie, balans i sekwencja faz mieści się w normalnych wartościach, przekaźnik zostaje aktywowany, a dioda OUT świeci.

Błąd nadnapięcia fazy: gdy napięcie którejś z faz wzrośnie ponad maksymalną dopuszczalną wartość, dioda U> zaświeci się. Jeżeli napięcie fazy nie spadnie w przeciągu 2 sekund, dioda OUT gaśnie, a przekaźnik rozłącza układ.

Błąd podnapięcia fazy: gdy napięcie którejś z faz spadnie poniżej minimalnej dopuszczalnej wartości, dioda U< zaświeci się. Jeżeli napięcie fazy nie wzrośnie w przeciągu 2 sekund, dioda OUT gaśnie, a przekaźnik rozłącza układ.

Błąd współczynnika asymetrii: gdy wartość współczynnika asymetrii będzie większa niż domyślna wartość, dioda Asym zaświeci się. Jeżeli współczynnik asymetrii nie spadnie w przeciągu 2 sekund, dioda OUT gaśnie, a przekaźnik rozłącza układ.

Błąd odwrócenia faz: gdy sekwencja faz jest odwrócona przekaźnik rozłącza układ, dioda OUT gaśnie, a dioda XI zaświeca się.

Parametry techniczne:

• Napięcie robocze (Un): 3x380V AC
• Częstotliwość robocza: 50/60Hz
• Moc robocza: <4VA
• Temperatura pracy: -20°C ...+ 55°C
• Asymetria: ± % 11
• Typ połączenia: Połączenie terminalowe
• Obciążalność styku przekaźnika: 5A/250V AC (obciążenie rezystancyjne)
• Średnica kabla: 1,5mm
• Waga: 110g
• Montaż: Montowane na szynie DIN

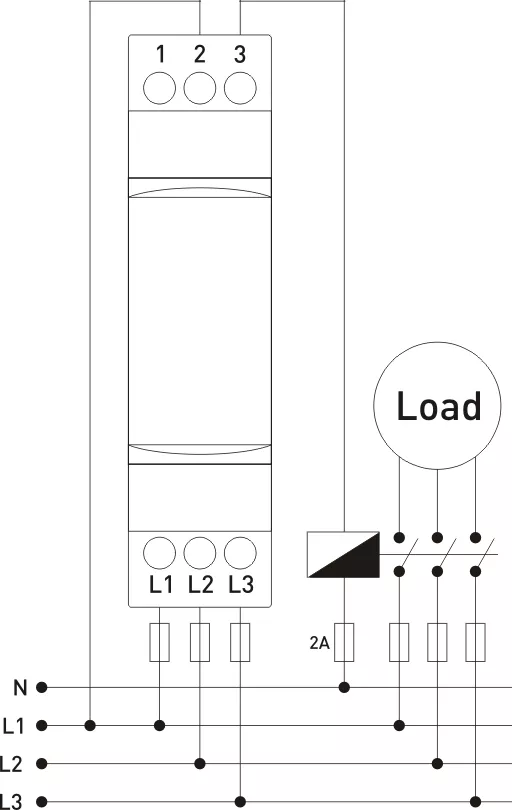

Schemat połączeń

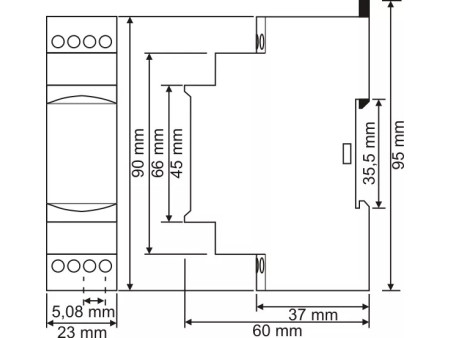

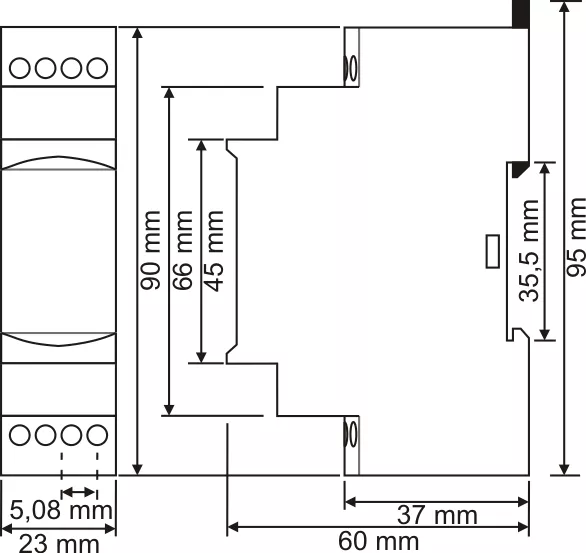

Wymiary

Film pokazujący działanie przekaźników:
