Przekaźnik ochrony trójfazowego napięcia 3x380V

Cyfrowy przekaźnik kontroli fazy i napięcia, nastawialne progi napięcia i czasu + wyświetlacze, 3x380VAC, styk 5A/250VAC

Funkcje ochronne

Błąd zbyt wysokiego napięcia: Jeśli w którejś z faz napięcie przekroczy ustawioną maksymalną wartość (U>) to przekaźnik odczekuje 3 sekundy i rozłącza układ, a dioda błędu wysokiego napięcia zaświeca się (U>). Gdy napięcie będzie niższe o 5V niż ustawiona maksymalna wartość, przekaźnik odczeka ustawiony czas (t) i załączy układ ponownie

Błąd zbyt niskiego napięcia: Jeśli w którejś z faz napięcie spadnie poniżej minimalnej ustawionej wartości to przekaźnik odczekuje ustawiony czas (t) i rozłącza układ, a dioda błędu niskiego napięcia zaświeca się (U<). Gdy napięcie będzie wyższe o 5V niż ustawiona minimalna wartość, przekaźnik odczeka ustawiony czas i załączy układ ponownie.

Zasada użytkowania

• Aby ustawić wartość wysokiego napięcia: ustaw pokrętło sterujące "U>" na żądaną wartość.
• Aby ustawić wartość niskiego napięcia: ustaw pokrętło sterujące "U<" na żądaną wartość.
• Aby ustawić czas opóźnienia: ustaw pokrętło sterujące "t" na żądaną wartość.
• Ustawione wartości są wyświetlane na wyświetlaczu podczas regulacji za pomocą pokrętła ustawień.
• Jeśli napięcie znajduje się między ustawionymi wartościami wysokiego napięcia "U>" i niskiego "U<", dioda "Out" włącza się i przekaźnik jest zasilany.

Specyfikacje

• Napięcie robocze (Un): 3x380V AC
• Częstotliwość robocza: 50/60Hz.
• Moc robocza: <6VA
• Temperatura pracy: -20 ° c ..... + 55 ° c
• Zakres wysokiego napięcia (U>): 400V-460V
• Zakres niskiego napięcia (U<): 230V - 360V
• Czas opóźnienia(t): 0,1sek - 10sek.
• Typ połączenia : Połączenie terminalowe
• Kontakt:5A/250V AC (obciążenie rezystancyjne)
• Średnica kabla: 2,5mm
• Waga: 220g
• Montaż: Pionowe zmontowane w panelu lub  na szynie DIN
• Przekaźnik ochrony trójfazowego napięcia 3x380V

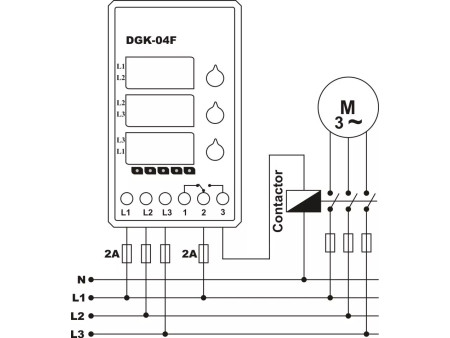

Schemat połączeń

Wymiary:

Film pokazujący działanie przekaźników:
