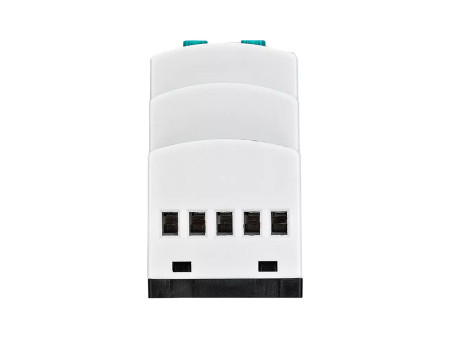

Ochronnik przepięć przekaźnik napięciowy 250VAC

Przekaźnik zabezpieczenia napięciowego, 5A 250V AC

Dane techniczne

• Napięcie robocze (Un): 220V AC
• Częstotliwość robocza: 50/60Hz.
• Moc robocza: <6VA
• Zakres ochrony przed przepieciem (U>): 230V - 300V + wył
• Zakres ochrony przed zbyt niskim napięciem(U<): 150V - 210V + wył
• Zakres opóźnienia czasu do rozłączenia: 0,5sek - 20sek.
• Zakres czasu do automatycznego resetu przekaźnika: 0,5sek - 20sek.
• Wyświetlacz: 3x diody LED
• Obciążenie styku przekaźnika:5A/250V AC (obciążenie rezystancyjne)
• Średnica kabla: 2,5mm ²
• Montaż: Panel lub szyna DIN

Działanie

Ochrona przed wysokimi napięciami: jeśli napięcie przekroczy ustawioną wartość wysokiego napięcia, dioda HV świeci, a urządzenie odczekuje zadany czas opóźnienia (DT). Po upływie czasu przekaźnik zostaje wyłączony, a dioda LED przekaźnika gaśnie. Ponowne załączenie przekaźnika następuje gdy napięcie, będzie niższe o 5 woltów niż ustawiona wartość wysokiego napięcia. Kiedy napięcie wróci do normy urządzenie odczekuje zadany czas resetowania (RT) i po upływie czasu dioda HV gaśnie, przekaźnik zostaje aktywowany, a dioda LED przekaźnika świeci.

Ochrona przed niskimi napięciami: jeśli napięcie spadnie poniżej ustawionej wartości niskiego napięcia, dioda LV świeci, a urządzenie odczekuje zadany czas opóźnienia (DT). Po upływie czasu przekaźnik zostaje wyłączony, a dioda LED przekaźnika gaśnie. Ponowne załączenie przekaźnika następuje gdy napięcie, będzie wyższe o 5 woltów niż ustawiona wartość niskiego napięcia. Kiedy napięcie wróci do normy urządzenie odczekuje zadany czas resetowania (RT) i po upływie czasu dioda LV gaśnie, przekaźnik zostaje aktywowany, a dioda LED przekaźnika świeci.

Ustawienia przekaźnika

Pokrętło sterujące HV: ustawienie maksymalnej wartości wysokiego napięcia, gdy napięcie wzrośnie powyżej tej wartości, dioda HV świeci.

Pokrętło sterujące LV: ustawienie minimalnej wartości niskiego napięcia, gdy napięcie spadnie poniżej tej wartości, dioda LV świeci.

Pokrętło sterujące DT: ustawienie opóźnienia czasu do rozłączenia przekaźnika

Pokrętło sterujące RT:  ustawienie czasu do automatycznego resetu przekaźnika, gdy napięcie wróci do normy.

Po ustawieniu pokrętła na pozycji OFF zabezpieczenie przed przepięciem lub zbyt niskim napięciem może zostać wyłączone.

Zasada działania

Po załączeniu przekaźnika styki: 2(COM) i 3(NC) tworzą obwód zamknięty, a styki 1(NC) i 2(COM) obwód otwarty

Po rozłączeniu przekaźnika styki: 2(COM) i 1(NC) tworzą obwód zamknięty, a styki 3(NC) i 2(COM) obwód otwarty

Schemat połączeń

Wymiary

Film pokazujący działanie przekaźników:
