Przekaźnik zabezpieczenia prądowego i napięciowego

Przekaźnik przeznaczony jest do ochrony urządzeń podłączonych do sieci przed przepięciami i przeciążeniami

Użycie urządzenia i zasada działania

Błąd przeciążenia prądowego: kiedy aktualna wartość natężenia prądu wzrasta powyżej ustawionej wcześniej maksymalnej wartości (0-63A), urządzenie odczekuje zadany wcześniej przez użytkownika czas (2-600s) do aktywacji błędu po czym urządzenie rozłącza obwód wyjściowy. Dioda led (A>) błędu świeci, a wartość przeciążenia wyświetlana jest na wyświetlaczu i miga przez cały okres błędu.

Błąd napięcia wyjściowego: kiedy aktualna wartość napięcia sieciowego (wejściowego) wzrasta powyżej lub spada poniżej ustawionych wcześniej wartości (dla wysokich: 230-300V i dla niskich: 210-120V) przez użytkownika, urządzenie odczekuje zadany wcześniej przez użytkownika czas (dla wysokich: 0.1sek. i dla niskich: 0-10s) do aktywacji błędu po czym urządzenie rozłącza obwód wyjściowy. Dioda led (A>) błędu świeci, a wartość przepięcia wyświetlana jest na wyświetlaczu i miga przez cały okres błędu.

Wyjście ze stanu błędu przeciążenia prądowego: po wyeliminowaniu błędu przeciążenia prądowego naciśnij dwukrotnie przycisk on/off, aby wykonać reset ręczny lub odetnij zasilanie.

Uwaga: reset ręczny jest uniknięciem wtórnego uszkodzenia systemu poprzez automatyczne resetowanie systemu bez wyłączania nadmiernego prądu lub zwarcia.

Wyjście ze stan błędu napięcia wyjściowego: gdy wartość napięcia sieciowego (wejściowego) powraca do normy/gdy osiągnie wartość między ustawionymi wartościami wysokiego i niskiego napięcia, urządzenie odczekuje zadany wcześniej czas oczekiwania na reset, a następnie urządzenie przywraca zasilanie, dioda led błędu wyłącza się, dioda led OUT włącza się.

Parametry:

• Prąd znamionowy: 40A
• Napięcie znamionowe: 220VAC
• Częstotliwość: 50/60Hz
• Zakres ochrony: 0-450VAC
• Temperatura pracy: -20 ° c ...+ 55 ° c
• Moc robocza: <4VA
• Wyświetlacz: 2x wyświetlacz cyfrowy LED i 4 diody LED

Zakresy do ustawienia:

• Przeciążenie: 40A(1-40A)
• Wysokie napięcie: 230-300V + wyłączenie
• Niskie napięcie: 120-210V + wyłączenie
• Bezpiecznik niskiego napięcia: 115V
• Czas przeciążenia: 2-600 sek.
• Czas wysokiego napięcia: 0.1sec.
• Czas niskiego napięcie: 0-10 sek.
• Opóźnienie włączenia zasilania: 2-600sec.
• Czas resetowania:1-60 sek.

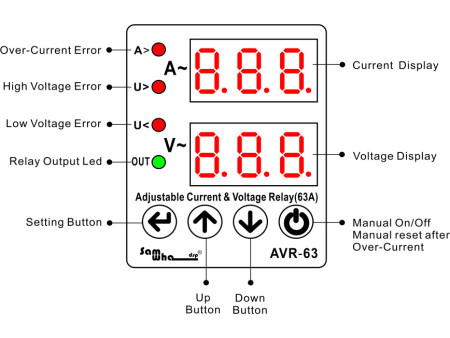

Budowa panelu przedniego

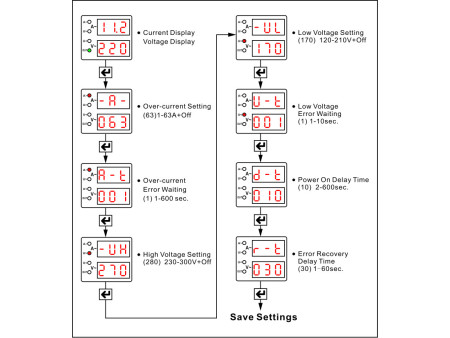

Ustawienia zakresów

Schemat połączeń

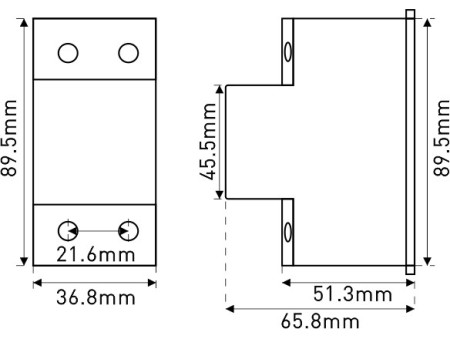

Wymiary:

Film pokazujący działanie przekaźników:
