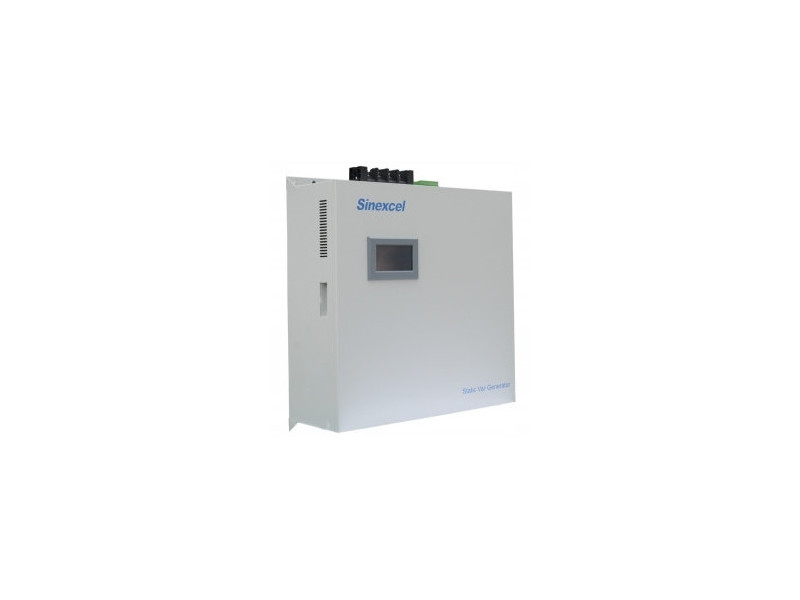

Kompensator aktywny mocy biernej SVG 015 15kVar

Czemu kompensator do instalacji fotowoltaicznej?

Instalacja fotowoltaiczna w zakładzie czy w domu poza prądem generuje również moc bierną.

Dodatkowo jeśli posiada w instalacji i użytkujesz:

• zasilacze
• oświetlenie LED
• piece indukcyjne
• silniki o dużej mocy
• wiertarki
• odkurzacze
• miksery itp.

To twój nowy licznik dwukierunkowy zarejestruje dodatkowe obciążenie sieci przesyłowych i w rezultacie nadwyżkę energii biernej.

Opłata za moc bierną pojawia się na rachunku za prąd, gdy:

1. Wprowadzisz do sieci jakąkolwiek energię bierną pojemnościową (np. wskutek korzystania z oświetlenia LED),
2. Pobierzesz więcej niż 0,4 kVar energii biernej indukcyjnej na każde 100 kWh energii biernej czynnej

ZASADA DZIAŁANIA

Kompensator aktywny generuje do sieci prąd kompensacji wysterowany poprzez zastosowane tranzystory. Na podstawie pomiaru

wartości i charakteru mocy biernej generuje sygnał o odpowiednim kącie przesuniecie prądu względem napięcia, aby odpowiadał

wartości mocy jaką musi skompensować. Urządzenia wyposażone w funkcję filtracji harmonicznych działają analogicznie jak kompensator

aktywny jednak generują sygnały o wyższych częstotliwościach odpowiadające częstotliwości występujących harmonicznych. Sygnał

generowany w przypadku filtracji harmonicznych jest w przeciw fazie do sygnału zmierzonych harmonicznych, aby oba sygnały zniosły sie

w miejscu podłączenia filtra. Wygenerowany prąd przez kompensator powoduje poprawę współczynnika mocy, obniżenie poziomu

harmonicznych w prądzie, redukcję prądu w przewodzie neutralnym oraz umożliwia symetryzację obciążenia.

Budowa kopensatora

Przedmiotem sprzedaży jest kompensatoer SVG15 marki sinexcel.

Parametry:

• moc znamionowa: 15 kVar
• prąd znamionowy (A): 27.15
• napięcie znamionowe: 400V
• sposób montażu: naścienny
• Waga (kg): 21
• wymiary: 500×560×190
• kompensacja harmonicznych: nie
• Symetryzacja obciążenia: tak
• wyświetlacz: tak
• WiFi: tak
• komunikacja ModBus: tak
• poziom hałasu: <65 dB
• Stopień ochrony: IP20/IP21
• typ pracy: 3P/4W
• Sprawność: >97%
• przekładniki: xx/5A

* Dobór odpowiedniego kompensatora powinien odbyć się na podstawie wykonanych pomiarów!
