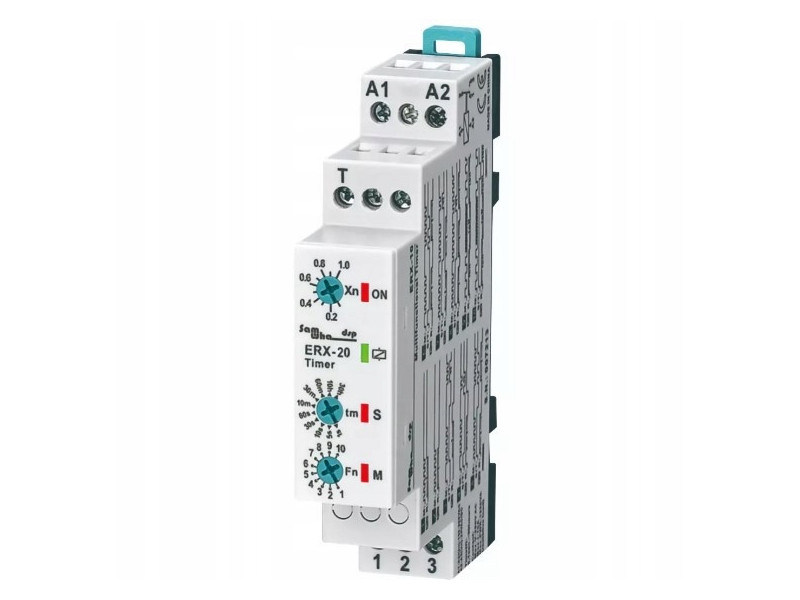

Przekaźnik czasowy wielofunkcyjny, 10 funkcji, Un-24VDC/230VAC

Wielofunkcyjny przekaźnik czasowy z wejście aktywującym zadziałanie, 10-funkcji oraz 10-nastawialnych przedziałów czasowych, 12-240VAC/DC, styk 5A/250VAC

Pokrętła urządzenia:

• Pokrętło funkcji (Fn):służy do wyboru funkcji jaką ma wykonać urządzenie
• Pokrętło czasu (tm): służy do wyboru czasu w zakresie 1sek.-30godz.
• Pokrętło mnożnika czasu (Xn): mnoży wybrany czas (tm), przez wybraną wartość z zakresu 0.1-1.0

Zasada mnożenia czasu

Czas=Czas(tm) x Mnożnik(Xn)

Przykład: Wybrany czas wynosi 10 godzin, a mnożnik ustawiony jest na pozycji 0,5. Czas wyniesie 5 godzin.

Dostępne zakresy czasowe:

• 1sek. : 0,1 sek.- 1 sek.
• 5sek. : 0,5 sek.- 5 sek.
• 10sek. : 1 sek.-10 sek.
• 30sek. : 3 sek.- 30 sek.
• 60sek. : 6 sek.- 60 sek.
• 10min. :1 min. - 10 min.
• 30min. : 3 min. - 30 min.
• 60min. : 6 min. - 10 min.
• 10godz. : 1 godz. - 10 godz.
• 30godz. : 3 godz. - 30 godz.

Parametry techniczne:

• Napięcie robocze (A1-A2): 12-260VAC/DC
• Częstotliwość robocza: 50/60Hz.
• Napięcie wyzwalania (TR): 24V-240V
• Moc operacyjna: <4VA
• Temperatura robocza: -20 ° C ..... + 55 ° C
• Czas (t): 0.1sec, - 30 godzin
• Rodzaj połączenia: Połączenie terminalowe
• Waga: Maks.<100gr.
• Kontakt: 5A/250V AC (obciążenie rezystancyjne)
• Montaż: Zmontowany na szynie din
• Klasa ochrony: IP20
• Wysokość operacyjna: <Miernik 2000
• Średnica kabla: 0,22mm²-1,5mm ²
