Regulatory współczynnika mocy służą do pomiaru i kontroli jednostek sterujących współczynnikiem mocy dla centralnej kompensacji mocy biernej. Współczynnik mocy mierzony przez RG-T jest porównywany z wartościami nastawy i w celu zapewnienia niezbędnej kompensacji, kontroler współczynnika mocy automatycznie włącza i wyłącza banki kondensatorów. RG-T to przekaźnik mikrokontrolera, przeznaczony do powyższego zastosowania w obudowie 144x144 do montażu podtynkowego z tylnymi złączami wtykowymi. Oprócz wyświetlania Cosφ systemu W automatycznym trybie pracy, RG-T wyświetla wartości RMS napięcia (V) I prądu (I), mocy czynnej (W), mocy biernej (VAr) I pozorna moc (VA) Fazy pomiarowej.
Dane techniczne:
Prąd: <2 VA
Napięcie: 3 VA- 10 VA
Ustawienie Cosφ: 0.85 (ind.)-1.00
Wartość CT: 5-10000
CT drugi 5A
SPECYFIKACJA PANELU PRZEDNIEGO

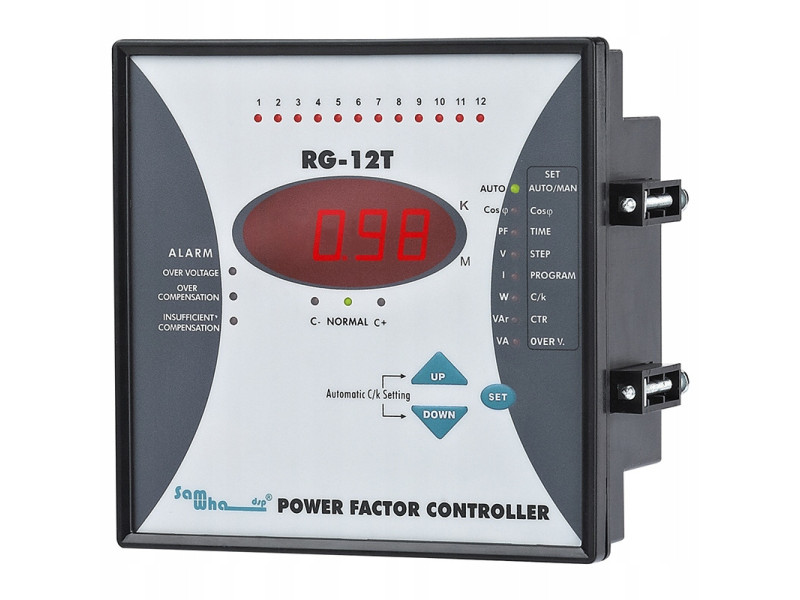

Na przednim panelu RG-T znajdują się światła ostrzegawcze, wyświetlacz i 3 przyciski ustawień.
\n
3.1 przyciski i światła
\n
1. 1,2,.........,12: pokazuje status każdego kroku kondensatora.
\n
2. Ustaw Menu: pokazuje opcje Menu odpowiadające światłom.
\n
3. AUTO/MAN Light: jeśli to światło jest włączone w sposób ciągły, RG-T jest w trybie automatycznym. Jeśli miga, RG-T jest w trybie ręcznym. Naciskając przycisk SET 3 sekundy, wejdziesz do Menu i zmienisz tryb pracy. (Patrz: 5.1)
\n
4. Światło Cosφ: naciskając przycisk SET 3 sekundy; Regulacja Cosφ można dokonać, wybierając to światło. (Patrz: 5.3).
\n
W trybie automatycznym, gdy światło Cosφ zostanie wybrane przez naciśnięcie przycisku UP nd przyciski dół, wyświetlany jest stan Cosφ systemu i ind/cap. (patrz: 5.10)
\n
5. Światło czasu/PF: naciskając przycisk SET 3 sekundy; Wchodzisz do Menu i dostosowujesz czas kroku, wybierając to światło. (Patrz: 5.4)
\n
W trybie automatycznym, po wybraniu tego światła przez naciśnięcie przycisku UP i przyciski dół, wyświetlany jest współczynnik mocy systemu. (Patrz: 5.11)
\n
6. Światło STEP/V: naciskając przycisk SET 3 sekundy; Wchodzisz do Menu i dostosowujesz liczbę kroków, wybierając to światło. (Patrz: 5.5)
\n
W trybie automatycznym, gdy to światło jest wybrane przez naciśnięcie w górę i przyciski dół napięcia fazowego (V) jest wyświetlany. (Patrz: 5.12)
\n
7. Lampka programu/I: naciskając przycisk SET 3 sekundy; Wchodzisz do Menu I dostosowujesz sekwencję zasilania, wybierając to światło. (Patrz: 5.6)
\n
W trybie automatycznym, gdy to światło jest wybrane przez naciśnięcie w górę I przyciski dół prąd fazowy (I) jest wyświetlany (patrz: 5.12)
\n
8. Światło C/k-w: naciskając przycisk SET 3 sekundy; Wchodzisz do Menu i manualna regulacja C/k odbywa się, wybierając to światło. (patrz: 5.7)
\n
W trybie automatycznym, gdy to światło zostanie wybrane przez naciśnięcie przycisku UP i przyciski dół, wyświetlana jest aktywna moc systemu (W). (patrz: 5.13)
\n
9. Ctr-var Light: naciskając przycisk SET 3 sekundy; Wchodzisz do Menu, a pierwotna wartość transformatora prądu jest tworzona, wybierając to światło. (patrz: 5.8)
\n
W trybie automatycznym, gdy to światło zostanie wybrane przez naciśnięcie przycisku UP i przyciski dół, wyświetlana jest moc bierna systemu (VAr). (patrz: 5.14)
\n
10. Ponad V. /VA Light: naciskając przycisk SET 3 sekundy; Wchodzisz do Menu i zabezpieczasz kroki kondensatora przed nadmiernym napięciem, wybierając to światło. (Patrz: 5.9)
\n
W trybie automatycznym, gdy to światło zostanie wybrane przez naciśnięcie przycisku UP i przyciski dół, wyświetlana jest moc pozorna systemu (VA). (patrz: 5.15)
\n
11. Z wiązaniem, zapinana na guziki: aby poruszać się w górę w Menu.
\n
12. Przycisk SET: przycisk Enter dla różnych ustawień i wartości.
\n
13. Przycisk dół: aby przesunąć w dół w Menu.
\n
14. Automatyczna C/k ustawienie: automatyczne C/k regulacja jest uruchamiany przez naciśnięty w górę iw przyciski dół razem w tym samym czasie. (Patrz: 5.2)
\n
15. C + światło: to światło jest włączone, gdy RG-T przełącza kroki kondensatora.
\n
16. Normalne światło: to światło jest włączone po osiągnięciu docelowej kompensacji.
\n
17. C-light: to światło jest włączone, gdy RG-T wyłącza kondensator.
\n
18. Niewystarczające światło kompensacyjne: ta lampka ostrzegawcza świeci się, gdy występuje niewystarczająca kompensacja. (patrz: 6.1.2)
\n
19. Światło kompensacji: ta lampka ostrzegawcza świeci się, gdy występuje nadmierna kompensacja. (patrz: 6.1.3)
\n
20. Światło nadnapięciowe: ta lampka ostrzegawcza świeci się, gdy występuje nadmierne napięcie. (Patrz: 6.1.1)
\n
21.K (Kilo) światło: gdy to światło jest włączone wyświetlana wartość musi być pomnożona przez 1000.
\n
22. Światło M (Mega): gdy to światło jest włączone, wyświetlana wartość musi być pomnożona przez 10
SCHEMAT PODŁĄCZENIA
Ostrzeżenia:
\n
A) zaleca się podłączenie przerywacz między siecią a wejściem zasilania urządzenia.
\n
B) przerywacz musi znajdować się w pobliżu urządzenia.
\n
C) przerywacz musi być oznaczony jako urządzenie rozłączające urządzenia.
\n
D) wszystkie używane bezpieczniki muszą być typu FF, a aktualne wartości bezpieczników muszą wynosić 2A, 3A i 6A.
Film pokazujący działanie przekaźników:
https://www.youtube.com/watch?v=KQvL8-Nlm-c&ab_channel=CentrumDystrybucjiAutomatyki
